TBLM系列脈沖布筒濾塵器用于將含空氣中的粉塵分離，通過圓角形外殼達 到離 心沉積作用，使含塵空氣經過濾介質取得高的純潔度(即凈化)，以滿足現代 化環境 保護要求.該設備廣泛用于糧食食品、冶金、化工、醫藥、建材等行業的 氣塵分陶和 粉塵回收。
功能特點
TBLM系列脈沖布筒濾塵器用于將含空氣中的粉塵分離，通過圓角形外殼達 到離 心沉積作用，使含塵空氣經過濾介質取得高的純潔度(即凈化)，以滿足現代 化環境 保護要求.該設備廣泛用于糧食食品、冶金、化工、醫藥、建材等行業的 氣塵分陶和 粉塵回收。
主要參數
| 型號Model | 過濾醐(ft/)Filtering area | 嶙數量Number of filter bag | 濾袋長度Length of filter bag | 避風員(n?/h)Filtering volum | 設備動力Motor power | |
|---|---|---|---|---|---|---|
| TBLM 10 | b | 6.8 | 10 | 1800 | 1220-1630 | 0.55 |
| a | 7.5 | 2000 | 1350-1800 | |||
| C | 9.0 | 2400 | 1620-2160 | |||
| TBLM-18 | b | 12.2 | 18 | 1800 | 2190-2930 | 1.1 |
| a | 13.6 | 2000 | 2450-3260 | |||
| C | 16.3 | 2400 | 2930-3910 | |||
| TBLM-26 | D | 17.6 | 26 | 1800 | 3170-4220 | 1.1 |
| a | 19.6 | 2000 | 3530-4700 | |||
| C | 23.5 | 2400 | 4230-5460 | |||
| TBLM-39 | b | 26.4 | 10 | 1800 | 4750-6340 | 1.5 |
| a | 29.4 | 2000 | 5290-7000 | |||
| C | 35.5 | 2400 | 6350-8470 | |||
| TBLM-52 | b | 35.3 | 52 | 1800 | 6350-8470 | 1.5 |
| a | 39.2 | 2000 | 7060-9410 | |||
| C | 47.0 | 2400 | 8460-11280 | |||
| TBLM-78 | b | 52.9 | 78 | 1800 | 9520-12700 | 1.5 |
| a | 58.8 | 2000 | 10580-14110 | |||
| c | 70.5 | 2400 | 12600-16920 | |||
| TBLM-104 | b | 70.5 | 104 | 1800 | 12690-16920 | 1.5 |
| a | 78.4 | 2000 | 14100-18810 | |||
| C | 94.0 | 2400 | 16920-22560 | |||
| TBLM-130 | b | 88.1 | 130 | 1800 | 15860-21140 | 1.5 |
| a | 98.0 | 2000 | 17640-23520 | |||
| C | 117.5 | 2400 | 21150-28200 | |||
| 過濾風速(m/min) Filtering wind speed | 過濾風壓(Pa) Filtering wind pressure | 設備阻力(Pa) Equipment resistance | 噴吹壓力(Pa) Blowing pressure | 除塵效率(%) Collection efficiency |
|---|---|---|---|---|
| 3~4 | -1960-+2940 | <1470 | 4.9x104 | >99.9 |
注：過濾風速可按工藝設計要求制造.Note: the filtering wind speed should comply with the technical design.

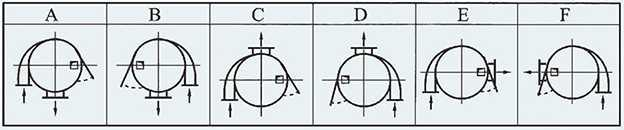

安裝形式
注：進風口、出風口、出料口和檢修門位置可按工藝要求制造.
Note: The positions of air inlet, air outlet, discharge hole and access door should meet technological requirements

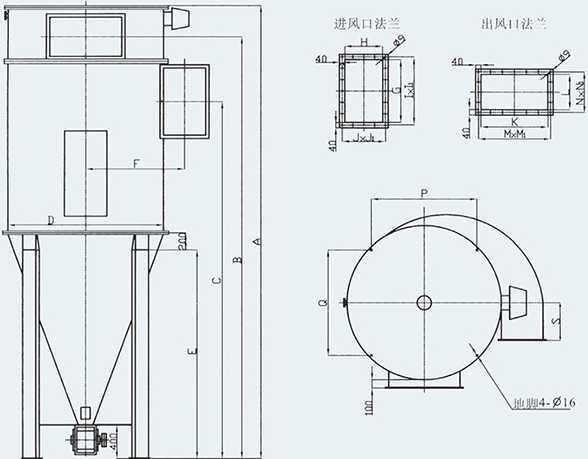

外形尺寸
