該設備采用先進技術低壓噴吹清灰，圓筒結構，平底刮板下料，具有低阻高效，離心切向進風節能降耗，降低高度等特點。上箱體隔離式，檢修不需要停機，同時増強了膜片的使用壽命該設備可廣泛應用于糧油食品、輕工、化工、礦工、水泥、木工等行業的粉塵過濾，回收物料.消除污染，保護環境.
功能特點
該設備采用先進技術低壓噴吹清灰，圓筒結構，平底刮板下料，具有低阻高效，離心切向進風節能降耗，降低高度等特點。上箱體隔離式，檢修不需要停機，同時増強了膜片的使用壽命該設備可廣泛應用于糧油食品、輕工、化工、礦工、水泥、木工等行業的粉塵過濾，回收物料.消除污染，保護環境.
主要參數
| 型號Model | 過濾面積(m2) Filteringarea | 濾袋數量Numberof filterbag | 濾袋長度 Lengthoffilterbag | 過郵區(m3/h) Filteringvolum | 設備重量 Weight | 耗氣劉m3/min) Aircsumption | 設備動力 Motorpower | |
|---|---|---|---|---|---|---|---|---|
| TBLM-26-I | b | 17.6 | 26 | 1800 | 3170-4220 | 1030 | 0.26 | 1.5 |
| a | 19.6 | 2000 | 3530-4700 | 1070 | ||||
| c | 23.5 | 2400 | 4230-5640 | 1120 | ||||
| TBLM-39-I | b | 26.4 | 39 | 1800 | 4750-6340 | 1200 | 0.39 | 1.5 |
| a | 29.4 | 2000 | 5290?7060 | 1240 | ||||
| c | 35.3 | 2400 | 6350-8470 | 1290 | ||||
| TBLM-52-I | b | 35.3 | 52 | 1800 | 6350-8470 | 1390 | 0.52 | 1.5 |
| a | 392 | 2000 | 7060-9410 | 1410 | ||||
| c | 47 | 2400 | 8460-11280 | 1460 | ||||
| TBLM-78-I | b | 52.9 | 78 | 1800 | 9520-12700 | 1840 | 0.78 | 1.5 |
| a | 58.8 | 2000 | 10580-14110 | 1880 | ||||
| c | 70.5 | 2400 | 12600-16920 | 1930 | ||||
| TBLM-104-1 | b | 70.5 | 104 | 1800 | 12960-16920 | 2280 | 1.04 | 1.5 |
| a | 78.4 | 2000 | 14100-18810 | 2320 | ||||
| c | 94 | 2400 | 16920-22560 | 2370 | ||||
| TBLM-130-1 | b | 88.1 | 130 | 1800 | 15860-21140 | 2390 | 1 | 1.5+1.5 |
| a | 98 | 2000 | 17440-23520 | 2990 | ||||
| c | 117.5 | 2400 | 21150-28200 | 3080 | ||||
| TBLM-156-1 | b | 105.8 | 156 | 1800 | 19040-25390 | 3360 | 1.56 | 2.2+1.5+1.S |
| a | 117.6 | 2000 | 21170-28220 | 3450 | ||||
| c | 141 | 2400 | 25380~33840 | 3550 | ||||
| TBLM-168-1 | b | 113.9 | 168 | 1800 | 20500-27340 | 3640 | 1.68 | 2.2+1.5+1.5 |
| a | 126.6 | 2000 | 22790-30380 | 3700 | ||||
| c | 151.9 | 2400 | 27340-36460 | 3810 | ||||
| 過剛速(m/min) Filtering wind speed | 過濾風壓(Pa) Filtering wind pressure | 設備阻力(Pa) Equipment resistance | 噴吹壓力(Pa) Blowing pressure | 率(%) Collection efficiency |
|---|---|---|---|---|
| 3~4 | -1960-+2940 | <1470 | 4.9x104 | >99.9 |
注：過濾風速可按工藝設計要求制造.Note: the filtering wind speed should comply with the technical design.

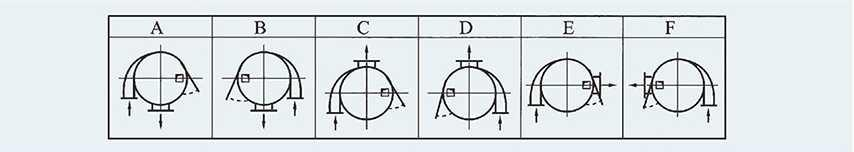

安裝形式
注：進風口、出風口、岀料口和檢修門位占可按工藝要求制造.
Note: The positions of air inlet, air outlet, discharge hole and access door should meet technological requirements.

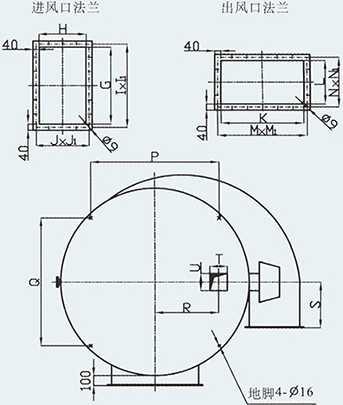

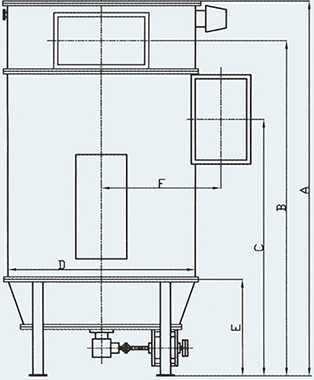

外形尺寸
